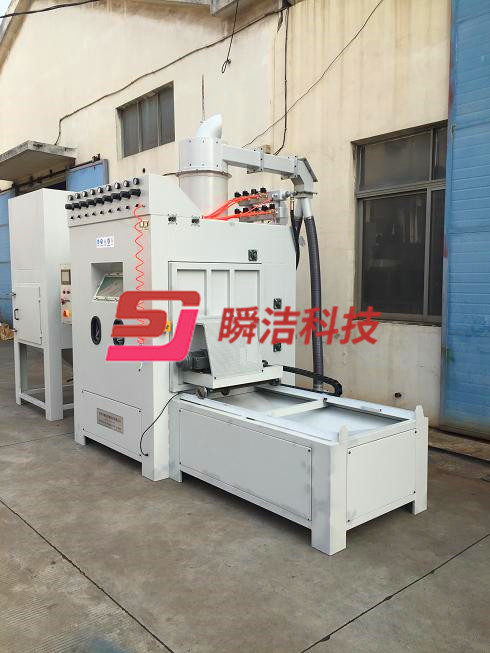

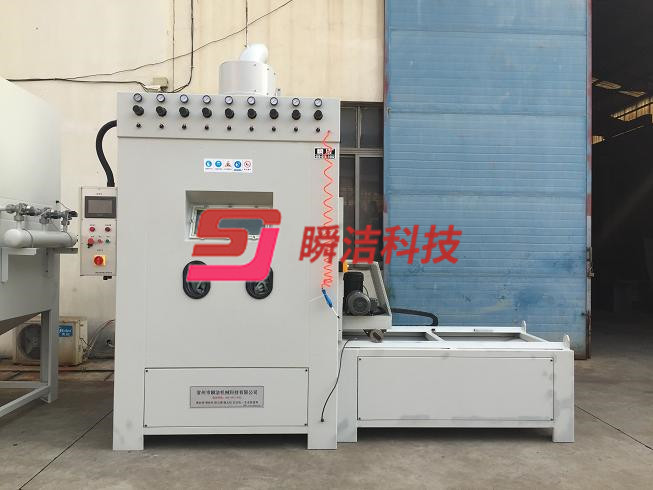

轉盤式自動噴砂機

設備組成及各系統功能介紹:

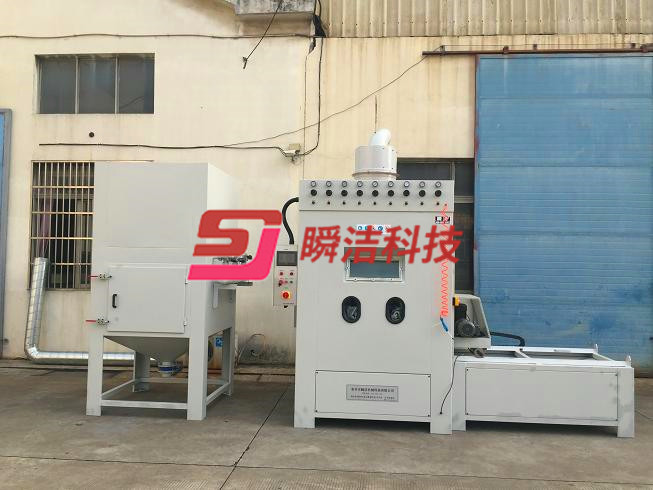

 該設備由噴砂主機、臺車支架、移動臺車、自動轉盤、分離器、除塵箱、電控箱、電氣控制系統等組成。

主機

1)   主機噴砂室體由3mm熱軋鋼板焊接而成，外表面高溫噴塑，內表面貼耐磨聚胺脂膠皮防護；噴砂室共布置6支噴槍。工件在噴砂室完成噴砂加工后,吹槍清理干凈表面積砂，之后退出噴砂艙。

2)   主機外形尺寸：12000（L）x1200（W）x2100（H）mm；

3)   本機配置普壓噴槍6支，噴咀材質為碳化硼材料，鋁制槍體，噴咀通徑為Φ8mm。

4)   主機內設有噴槍擺動機構，噴槍可擺動噴砂，驅動減速電機功率:0.4kw

臺車支架

主機左側設置臺車支架，臺車支架采用型鋼焊接制作，上鋪有輕型鋼軌，載重≤2T。

移動臺車

      移動臺車采用型鋼焊接，移動臺車由型鋼、軸承、驅動電機等組成，驅動電機功率：0.75kw.

自動轉盤

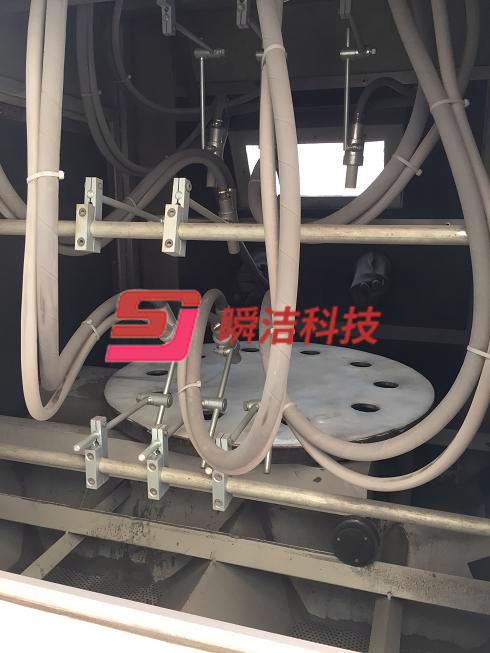

             在移動臺車上設置自動轉盤，自動轉盤由鋼棒、平板、軸承、鏈條、皮帶輪、驅動電機等組成，臺車可自動旋轉，轉盤直徑1200mm 驅動電機功率:0.75kw, 配變頻調速器。轉盤載重≤2T。

旋風分離器

本機的重要組成部分，置于工作艙頂部，能有效實現砂料的自動循環使用及自動分離除塵；機體采用6mm冷軋鋼板，內外表面噴漆。

除塵器

由濾芯、脈沖反吹機構、離心風機、集塵斗車等組成。配置1臺9濾芯除塵箱。箱體由3mm冷軋鋼板焊接而成，內外表面噴漆。

外形尺寸：1200（L）x1200（W）x2300（H）mm。（注：不含風機高度）

除塵風機：5.5Kw的高壓離心風機

電氣控制系統：

 電氣系統由PLC、觸摸屏、行程開關、換向開關、控制箱、電機、相應的電氣管路及控制組件等組成。

設備總功率：約7.8Kw  (不含空氣壓縮機功率) 電源380V/50HZ 三相五線制;

移動臺車驅動電機：       0.75kw    一臺

轉盤驅動電機：           0.75kw   一臺配變頻調速器

噴槍擺動電機：           0.4kw    一臺

照明燈：                 7x36w=0.252kw

除塵風機:                 5.5kw,  一臺

空氣壓縮系統（用戶自配）

噴砂壓力按工藝要求可進行調整，壓力1~7bar不等，噴槍由調壓閥集中控制，并有壓力表顯示。噴砂壓力為0.6MPa時，總耗氣量約為6m3/min，故該設備所需空壓機需能輸出流量在6m3/min以上的干燥壓縮空氣
